DIY 모니터 스피커 셀렉터 만들기



안녕하세요, 용부로입니다.

.

.

.

얼마 전 모니터 스피커 한 세트가 생겼습니다.

그런데, 모니터 스피커는 2세트인데

오디오 인터페이스에 물릴 수 있는 모니터 스피커는 1세트 2대라

모니터 스피커 셀럭터가 필요하게 되었습니다.

단순한 패시브 셀렉터 한 대만 있으면 되었는데

찾아보니 원하는 간단한 제품은 찾을 수가 없었습니다.



XLR 커넥터로 연결할 수 있는 몇몇 가지의 제품을 찾았는데가격이 비싸다고 느껴졌고, 무엇인가 확신할 수 없었습니다.

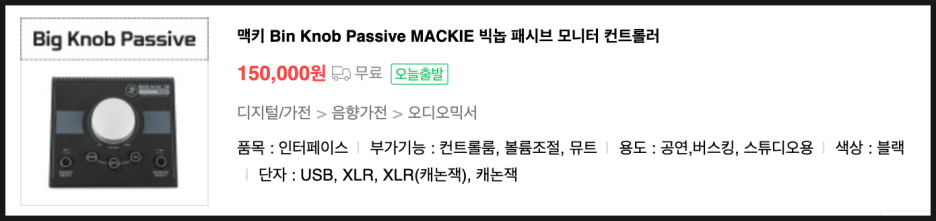

오디오 인터페이스에 볼륨이 달려있어 빅놉에 있는 볼륨까지는 필요없구요.. (또한 저에겐 비쌉니다)

저에게 필요한 것은 인풋 L, R (XLR)과 A 아웃풋 L, R (XLR), B 아웃풋 L, R (XLR) 그리고 토글 (셀렉터) 스위치 1개였습니다.

관련 도면을 열심히 찾아봤지만 어렵게만 써져 있지, 쉽게 눈에 들어오지는 않았습니다.

외국 사이트까지 뒤졌습니다.

그래서 이 블로그를 써야겠다는 마음을 가지게 되었습니다. ㅡㅡ;;

그리하여 정리한 것이 바로 이것.

가장 걱정하였던 부분은 스피커를 바꿀 때마다 '퍽' 소리가 나는 것이었습니다.

하지만 결과를 먼저 말씀드리자면 노이즈 없이 깔끔하게 성공하였습니다.

요점은 그라운드를 모두 묶어 버리는 것이었습니다.



필요한 것은 XLR 커넥터 총 6개 (인풋 2개와 아웃풋 4개), 마이크 케이블, 토글스위치 (2단 12P)

그리고 하우징을 할 수 있는 상자였습니다.

커넥터와 마이크 케이블은 돌아다니는 것들을 좀 수집했습니다.

토글스위치는 구입, 가격은 4,700원 정도였습니다.

문제는 하우징이 되어줄 박스였는데, 생각보다 비쌉니다.

싼 박스들은 너무 가벼운 재질들이었고, 알루미늄 박스는 가격이 싸지 않았습니다.

그리고 구멍들 뚫는 등의 공정을 직접 해야 했습니다.

그래서, 안 쓰는 오래된 장비를 찾아 재활용하는 것이었습니다.

매우 오래전에 출시되어, 지금은 쓰기 힘든 M-Audio 사의 오디오 인터페이스를 찾았습니다.

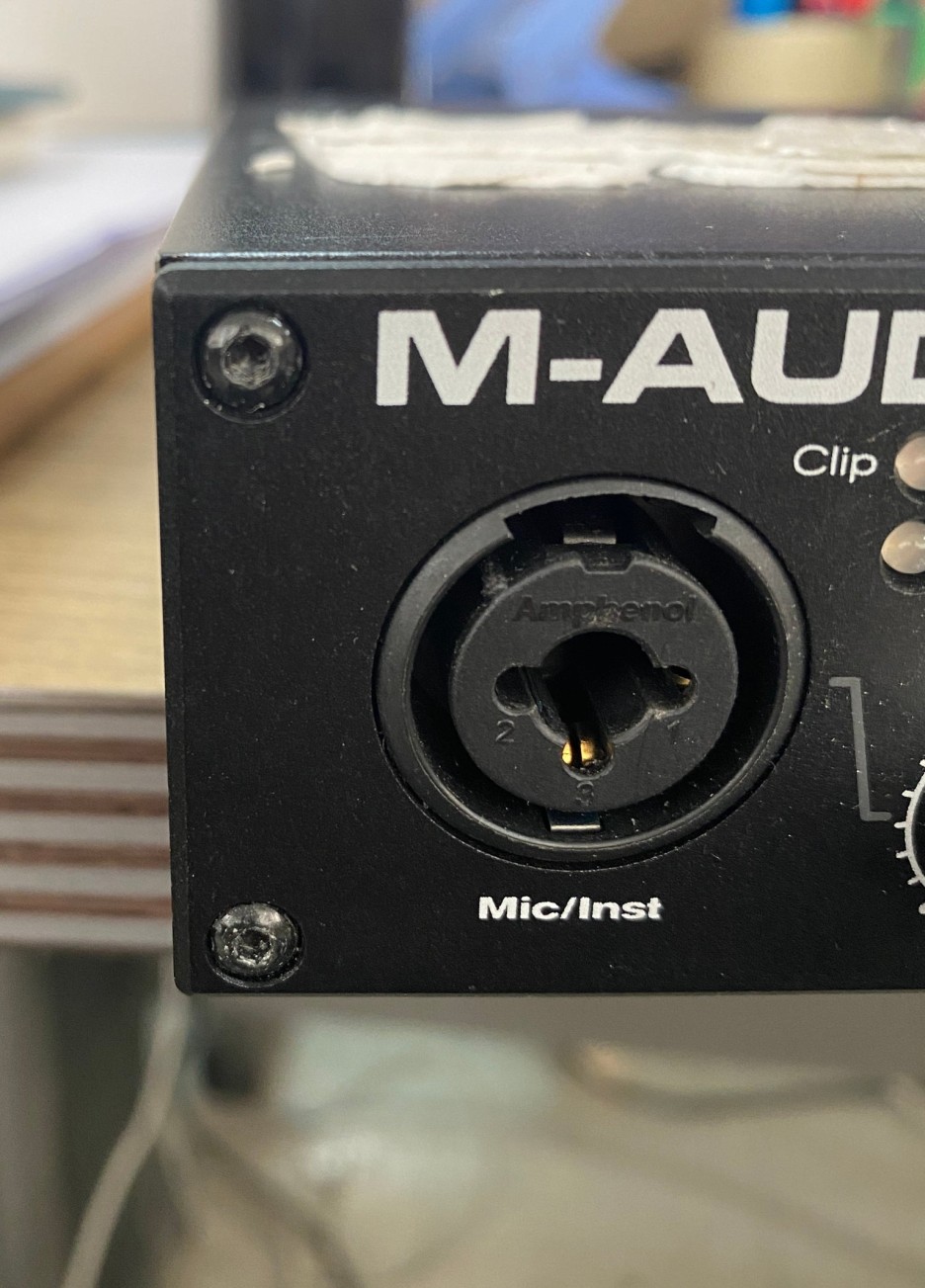

전면 인풋이 XLR 2개로 되어있어 딱! 좋았습니다.

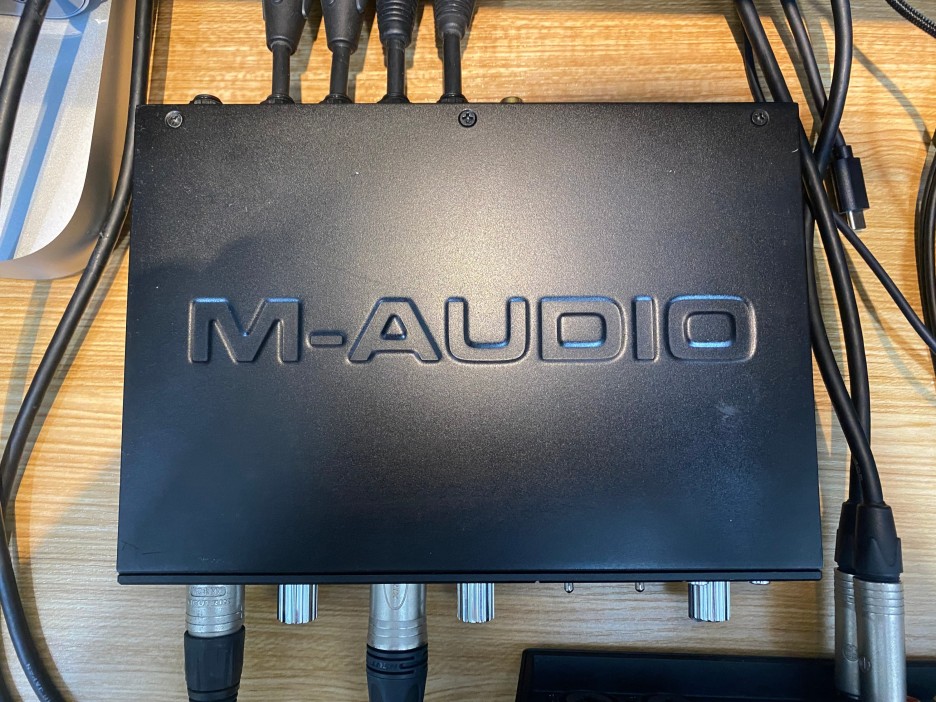

하우징도 무거운 철재로 되어있어 안정감이 매우 좋았습니다.

마스터 볼륨을 떼어내고 토글스위치를 설치할 예정이었습니다.

박스를 오픈하고 부품들은 최소한으로 제거했습니다.

(작업하는 사진이 없네요...)

볼품이 너무 없어질까 봐 외형을 유지하고 싶었습니다.

이렇게 완성!

하지만 제가 산 토글스위치가 너무 커서 쓰지 못하고,

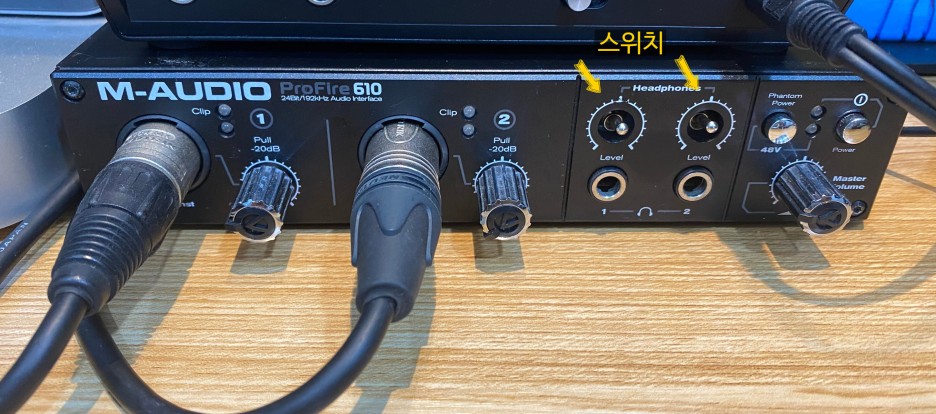

가지고 있던 사이즈가 작은 토글스위치 (2단 6P) 2개로 바뀌었습니다.

(L, R 을 나누어 스위치 설치)

제가 좀 더 치밀했다면 스위치 한 개로 사용이 더 편리했을 텐데요..^^

여하튼... 작동하는 부분은 스위치 2개가 다입니다.

아웃풋은 XLR이 안 달려있는 제품이라 TRS 커넥터 부분을 드릴로 정리해 케이블을 뺐습니다.

약간 모양은 이상해졌지만, 뒷면이라 괜찮습니다. ^^;;;

거창한 M-Audio (??) 모니터 스피커 셀럭터 만들기에 성공했습니다.^^

.

.

.

용부로였습니다.
